在径流小区、小流域水土保持监测项目里，传统人工取样测流、测泥沙的模式，人力投入大，数据同步慢，测量偏差难以控制。自动径流水土流失监测仪替代人工观测，自动采集径流、含沙、雨量数据，自动计算输沙指标，已经成为水保监测、科研试验、水土保持验收项目的常用设备。本文介绍天蔚 TW-JL1、TW-JL2 两款称重式径流泥沙监测仪，梳理配置差异、适用工况，方便采购选型。天蔚设备咨询联系方式：15666887396
| 对比项 | TW-JL1 | TW-JL2 |
|---|---|---|
| 监测参数 | 径流量、含沙量、径流总量 | 径流量、含沙量、径流总量、累计雨量 |
| 供电方式 | 市电供电 | 太阳能 + 市电双供电 |
| 核心组成 | 采集主控、称重式含沙传感器、明渠流量传感器 | 采集主控、称重式含沙传感器、明渠流量传感器、雨量传感器 |
| 采样方式 | 称重法测沙，采样频率 1～99 分钟可调 | 称重法测沙，采样频率 1～99 分钟可调 |
| 通讯 | RS485，对接云平台 | RS485，对接云平台 |
| 适合场景 | 径流试验站、管护房周边、有稳定市电，已有独立雨量监测点位 | 野外小流域、边坡、无稳定市电点位，需要同步记录降雨 - 径流侵蚀过程 |
水流经引水槽汇入巴歇尔槽或者标准堰槽，明渠流量传感器采集瞬时径流数据，主控单元计算瞬时流量与时段径流总量；分流管路抽取径流进入主水箱，水量达标后送入样品仓，依靠称重法完成含沙量检测。检测完成后自动排空样品仓，等待下一次采样。TW-JL2 额外接入雨量传感器，同步记录降雨过程，匹配降雨、产流、输沙整套侵蚀过程。 采集数据上传至物联云平台，用于土壤侵蚀模数统计、治理成效分析、项目验收。

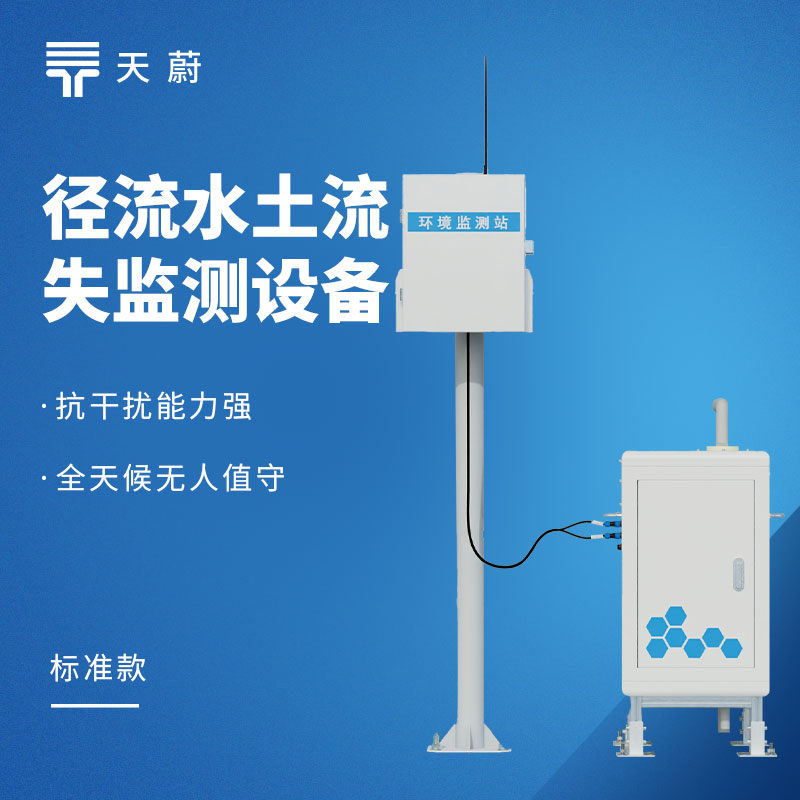

TW-JL1 为基础版径流水土流失监测仪，配置采集主控、称重含沙传感器、明渠流量传感器，只监测径流与泥沙指标，采用市电供电 DC12V。 设备支持全天候无人值守自动采集，可本地设置采样间隔、校准时钟；配套软件查看实时曲线，下载历史数据。适合径流观测小区、科研对比试验点位，点位附近有稳定市电，项目已经单独布设雨量筒，不需要本机集成雨量监测。 整机结构简洁，管线更少，后期维护工作量相对小。

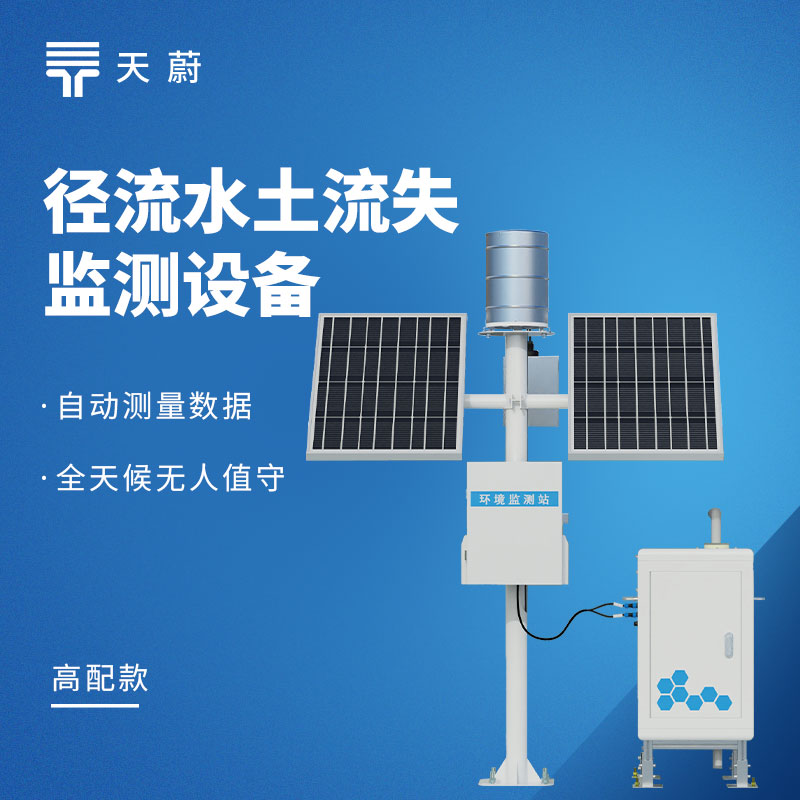

TW-JL2 在 TW-JL1 的径流泥沙采集基础上，增加雨量传感器，同时升级为太阳能、市电双供电方案。 可以同步采集径流量、含沙量、累计雨量，完整记录降雨驱动水土流失的全过程，数据可以直接用来做次降雨侵蚀分析。双供电模式适配野外无市电的偏远断面，光照充足时太阳能自主供电，阴雨时段可接入市电作为备用。 适合山区小流域、矿山边坡、生态修复片区，这类点位往往需要一套设备同步拿到雨、水、沙整套数据。
称重式含沙测量，测量范围 0～500kg/m³，适合高含沙径流场景。
支持现场设置 1～99 分钟采样频率，适配不同试验方案。
具备在线实时监测、动态曲线展示、历史数据下载功能。
传感器自主研发，抗环境干扰，长期运行稳定性强。
RS485 输出，支持对接水保信息化平台，云平台统一管理。
径流流量：分辨率 0.1m³/h，测量精度为量程的 1%～5%（受堰槽土建精度影响），盲区 30～50cm
含沙量：称重原理，范围 0～500kg/m³，分辨率 0.01kg/m³，测量精度＜10%
雨量（TW-JL2 标配）：量程 0～4mm/min，最大可通过雨强 8mm/min，分辨率 0.2mm，精度≤±3%
通讯：RS485
整机功率：＜15W
工作环境：0℃（不结冰）～50℃，湿度＜95%（无凝露）
工作寿命：＞1 年
平台基于物联网通信架构，支持 MQTT，HJ212-2017、HJ212-2005、TCP、HTTP 多种转发协议。 功能包含实时与历史数据查询、时序波形展示、数据聚合统计、设备地图管理，还可以接入实时视频，多站点集中管理，导出报表用于水土保持方案、监测报告编制。
初次启用前，拧松运输固定杆，否则称重单元无法正常工作。
新机或者长期停机重启，需要完成清水校准、零点校准。
定期清理储水箱内淤泥、杂物，拆下排水阀冲洗管路。
检查进水阀、排水阀，管路堵塞时拆卸阀体清洗。
称重区域保持空旷，样品桶下方不能堆放杂物。
低温结冰季节，停机时排空管路、水箱内部积水，防止冻裂损坏。
出现测量漂移时现场标定，标定无效则更换传感器。
径流小区试验站、点位有稳定市电、单独布设雨量监测设备，只需要测径流泥沙：选 TW-JL1。
野外小流域、边坡断面，缺少市电，需要一套设备同步采集降雨、径流、泥沙，做次降雨侵蚀分析：优先 TW-JL2。
称重式泥沙设备对管路通畅性要求高，高泥沙点位需要提高巡检频次；冬季结冰区域，两种机型都要配套排空防冻方案。
堰槽属于土建配套，设备只负责传感采集，土建施工质量直接影响流量测量精度。
Q1：称重法和光学浊度测沙有什么区别？ A：本系列采用称重法，直接得到重量含沙量 kg/m³，更契合水土保持规范要求，适合高含沙水流；光学浊度多用于低浓度水体，需要大量率定换算。
Q2：TW-JL2 太阳能款阴雨天会不会停止采样？ A：双供电设计，有市电时市电优先；纯太阳能版本需要根据当地日照条件，选配对应容量电池。
Q3：两台设备数据可以在同一个平台统一查看吗？ A：TW-JL1、TW-JL2 接入同一套云平台，支持多站点地图汇总、批量导出数据。
Q4：能不能对接地方水土保持监管平台？ A：支持 HJ212 协议转发，可配合项目要求对接第三方监管系统。
